原理
物料自进料口进入机内，在振动力作用下，物料沿水平方向抛掷向前连续运动，热风向上穿过流化床同湿物料换热后，湿空气经旋风分离器除尘后由排风口排出，干燥物料由排料口排出。
概述
ZLG振动流化床干燥机广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料颗粒状物料的干燥、冷却、增湿等行业。
应用范围
医药化工业：各种打片颗粒，硼酸、硼砂、苯二酚、各种添加剂等。
食品建材业：酒槽、味精、砂糖、食盐、矿渣、豆瓣、种籽等。
还应用于物料的干燥、冷却、增湿等作业。
特点
1.采用振动电机驱动，运转平稳、噪音小、寿命长、维修方便。热效率高，比一般干燥装置可节能30％以上，床层温度分布均匀，无局部过热现象，流态化均匀，无死角现象。
2.料层厚度和机内移动速度及振幅均匀可在设计范围内无级调整，可调性好，适用面宽。
3.对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦可使用，不影响效果。
4.采用全封闭式结构，有效地防止了物料与外界的交叉污染，环境清洁，可连续作业。
5.当用于高水分物料大批量生产时，可采用多台串联的方式以达到用户要求(典型物料：如聚丙烯酰胺等)。

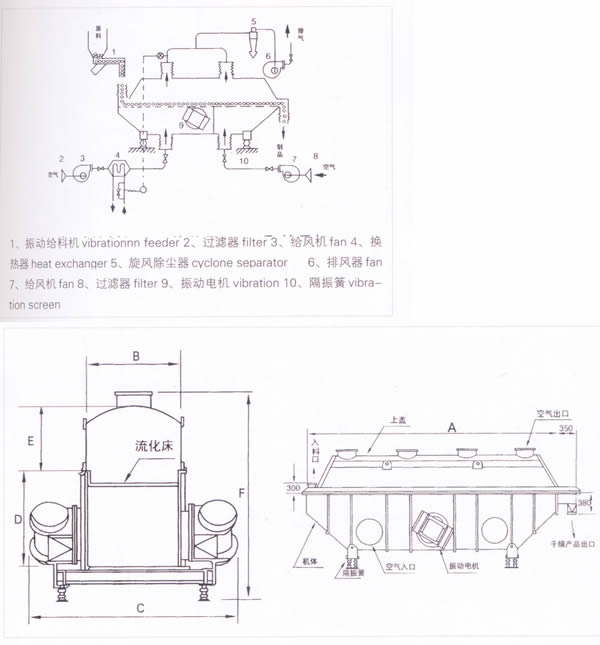

结构示意图
技术参数
|
尺寸
型号 |
A |
B |
C |
D |
E |
F |
重量(kg) |
|
ZLG3x0.30 |
3000 |
300 |
1350 |
900 |
430 |
1650 |
1250 |
|
ZLG4.5x0.30 |
4500 |
300 |
1350 |
900 |
430 |
1650 |
1560 |
|
ZLG4.5×0.45 |
4500 |
450 |
1550 |
950 |
430 |
1700 |
1670 |
|
ZLG4.5×0.60 |
4500 |
600 |
1650 |
950 |
430 |
1700 |
1910 |
|
ZLG6xO.45 |
6000 |
450 |
1650 |
950 |
430 |
1700 |
2100 |
|
ZLG6x0.60 |
6000 |
600 |
1700 |
1000 |
500 |
1700 |
2410 |
|
ZLG6x0.75 |
6000 |
750 |
1850 |
1000 |
600 |
1850 |
2340 |
|
ZLG6x0.9 |
6000 |
900 |
2000 |
1000 |
600 |
1850 |
3160 |
|
ZLG7.5x6.O |
7500 |
600 |
1850 |
1000 |
600 |
1850 |
3200 |
|
ZLG7.5×O.75 |
7500 |
750 |
2000 |
1000 |
600 |
1850 |
3600 |
|
ZLG7.5×O.9 |
7500 |
900 |
2100 |
1000 |
600 |
1850 |
4140 |
|
ZLG7.5x1.2 |
7500 |
1200 |
2500 |
1150 |
800 |
2050 |
5190 |
|
机型 |
流化床面积 |
进风温度 |
出风温度 |
蒸发水份能力 |
振动电机 |
|
型号 |
功率kw |
|
ZLG3xO.30 |
0.9 |
70～140 |
40～70 |
20～35 |
ZDS31-6 |
O.8×2 |
|
ZLG4.5x0.30 |
1.35 |
70～140 |
40～70 |
35～50 |
ZDS31-6 |
0.8×2 |
|
ZLG4.5x0.45 |
2.025 |
70～140 |
40～70 |
50～70 |
ZDS32-6 |
1.1×2 |
|
ZLG4.5x0 60 |
2.7 |
70～140 |
40～70 |
70～90 |
ZDS32-6 |
1.1×2 |
|
ZLG6x0.45 |
2.7 |
70～140 |
40～70 |
80～100 |
ZDS41-6 |
1.5×2 |
|
ZLG6xO.60 |
3.6 |
70～140 |
40～70 |
100～130 |
ZDS41-6 |
1.5×2 |
|
ZLG6xO.75 |
4.5 |
70～140 |
40～70 |
120～140 |
ZDS42-6 |
2.2×2 |
|
ZLG6xO.9 |
5.4 |
70～140 |
40～70 |
140～170 |
ZDS42-6 |
2.2×2 |
|
ZLG7.5x6.O |
4.5 |
70～140 |
40～70 |
130～150 |
ZDS42-6 |
2.2×2 |
|
ZLG7.5xO.75 |
5.625 |
70～140 |
40～70 |
150～180 |
ZDS51-6 |
3.0×2 |
|
ZLG7.5xO.9 |
6.75 |
70～140 |
40～70 |
160～210 |
ZDS51-6 |
3.0×2 |
|
ZLG7.5×1 2 |
9 |
70～140 |
40～70 |
200～260 |
ZDS51-6 |
3.0×2 |
